TEST CON LIQUIDI PENETRANTI

Questa tipologia di controllo è applicata per accertare discontinuità aperte in superficie quali cricche, piegature, sovrapposizioni, porosità, mancate fusioni su superfici non porose di materiali metallici e non.

Le normative cui la società fa riferimento in questo caso sono le seguenti:

UNI EN 473 - Qualifica e certificazione del personale addetto alle prove non distruttive – Principi generali.

UNI EN 571-1 - Prove non distruttive – Esami con liquidi penetranti – Principi generali.

UNI EN 1289 - Controllo non distruttivo delle saldature – Controllo delle saldature mediante liquidi penetranti – Livelli di accettazione.

EN 13480 - Metallic industrial piping – Part 5 – Inspection and testing.

UNI EN 25817 - Giunti saldati ad arco in acciaio – Guida sui livelli di qualità delle imperfezioni.

Dir. 97/23/CE - Punto 3.1.3. – Allegato I.

Codice ASME - Sez. V, Subsez. A, Art. 6 – Liquid Penetrant Examination.

Codice ASME - Sez. V, Subsez. B, Art. 24 – Liquid Penetrant Standards

Codice ASME - Sez. VIII, Div. I, . Appendix 8 – Methods for Liquid Penetrant Examination.

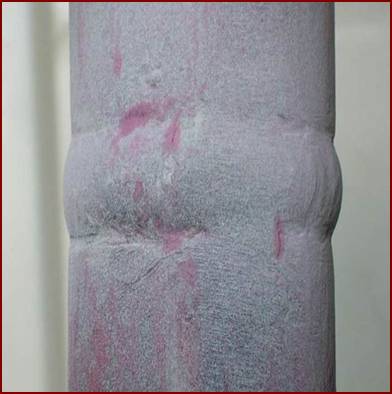

Cricche rilevate tramite controllo con liquidi penetranti.

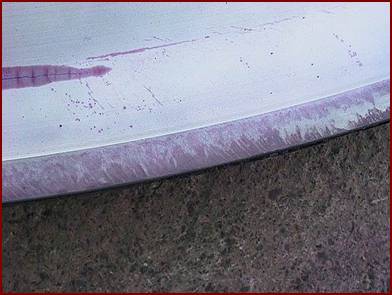

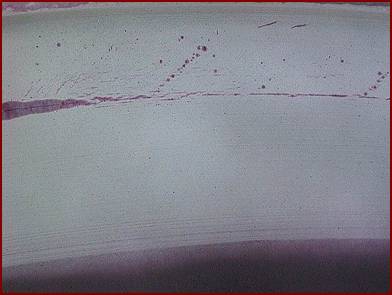

Si vede chiaramente come il developer (bianco) favorisca la fuoriuscita del penetrante(rosso) in corrispondenza di un difetto (cricca o poro)

La Sicil Service CND esegue anche Il controllo con liquidi penetranti di superfici ad alta temperatura.

Questa tecnica è molto utile nel caso di saldature a passate multiple, saldature appena eseguite, tubazioni contenenti fluidi caldi e dopo trattamento termico, con il vantaggio di risparmiare il tempo di raffreddamento delle parti da ispezionare, di eliminare la pulizia prima dell’applicazione del penetrante (oli, solventi e umidità, che normalmente andrebbero rimossi, ad alte temperature vaporizzano) e avere tempi brevissimi di penetrazione e sviluppo.

Per ottenere una sensibilità pari ai liquidi penetranti a temperatura ambiente sono necessari liquidi speciali ed una procedura specifica.
